DC Power Supply

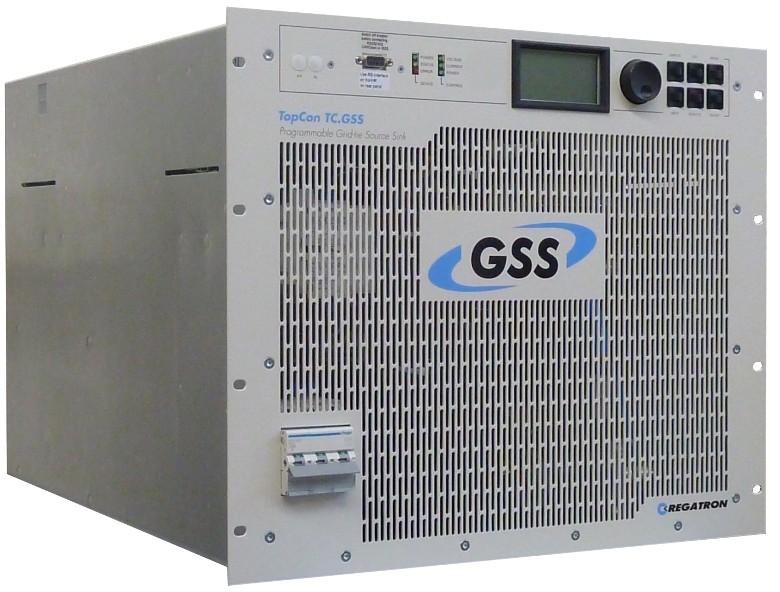

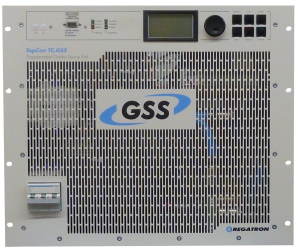

TC.GSS Programmable Bidirectional DC Power Supplies
TC.GSS 시리즈는 REGATRON사의 그리드 연결 기술을 기반으로하는 고전력 DC Source/Sink 가 가능한 양방향 전원 공급 장치 입니다. 광대역 AC 입력 모듈은 전 세계 거의 모든 AC 그리드 시스템을 수용하고 활성 역률을 보정 처리합니다. TC.GSS는 소스와 싱크 작동 사이에 매우 빠르고 연속적인 "사분면 교차"를 허용하므로, 전체 전류 소스에서 싱크로 변환하는 동작시간은 2~3ms 밖에 걸리지 않습니다.
모든 REGATRON DC 전원 공급 장치와 같이 TC.GSS 시리즈는 다중 프로세서 아키텍처를 제어 처리하므로 완전한 디지털 제어뿐만 아니라 내부 저항 시뮬레이션도 가능합니다.
TC.GSS 시스템은 각각 20kW 또는 32kW의 개별 장치로 구성됩니다. 각 장치는 완전히 독립적이며 언제든지 개별 전원 / 싱크 시스템으로 사용할 수 있습니다. 동일한 TC.GSS 장치는 언제든지 직렬, 병렬 또는 직병렬 모드 어레이로 배열하여 최대 MW 범위의 전력 시스템을 구성 할 수 있습니다.

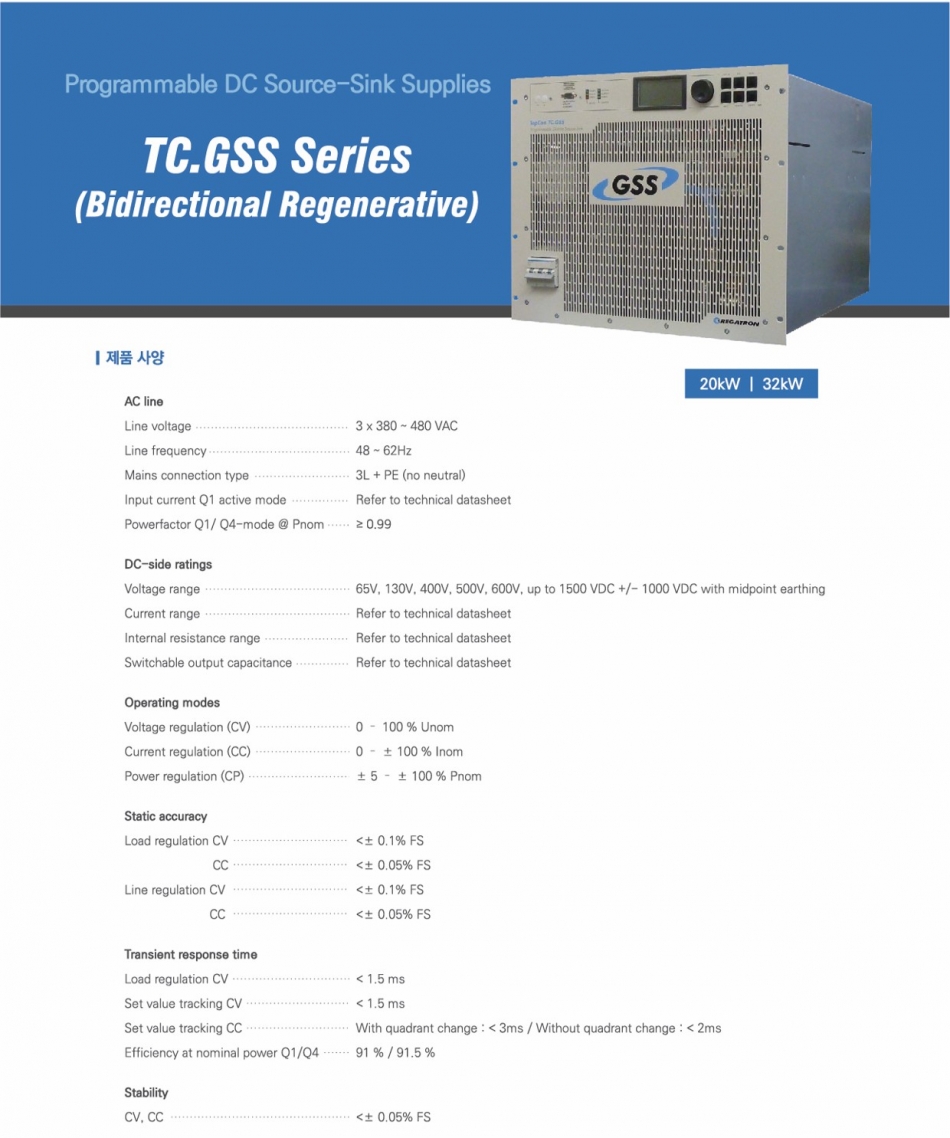

Specification
시스템 특성 TC.GSS 응용 프로그램
☞ PFC-기능으로 그리드에 우수하게 일치 ☞ 배터리 시스템의 테스트 및 규격시험
☞ 전체 모듈개념, 나중에 쉽게 시스템 업그레이드를 제공 ☞ 배터리 사이클러 테스트
☞ 그리드와 지면에 대한 완벽한 전기적 절연 ☞ Airborne 및 차량 온 보드 전력망 시뮬레이션
☞ 쉬운 마스터 - 슬레이브 동작을 위한 장치 간 전용버스시스템 ☞ 에너지 버퍼시스템
☞ 두 사분면의 높은 동적응답, 사분면의 빠른 크로스 오버 ☞ 다양한 전압 등급의 컨버터 드라이브 테스트
☞ 작동 및 서비스 소프트웨어 TopControl 인 사용자 친화적인 ☞ 충전 제어기 및 인버터와 같은 태양에너지 부품 개발
PC 프로그램을 통해 사용자가 전원 공급 장치와 통신 가능 ☞ 시험 전기 드라이브, 엘리베이터, 타워 크레인 드라이브,
☞ 혁신적인 IGBT 및 변압기 기술을 적용하여 저비용으로 높은 효율을 제공 케이블 철도에 대한 테스트 벤치
☞ 병렬, 직렬, 혼합 모드 시스템 구성이 가능 ☞ ESS의 핵심장비인 PCS 성능 테스트
☞ 65V에서 최대 1500V까지 DC 출력 전압 ☞ 자동차 파워트레인의 개발 및 테스트
☞ CV, CC, CP 에서의 작동과 '내부 저항'모드 ☞ 하이브리드 컨셉의 평가 및 테스트
☞ 2MW 까지 확장 가능 ☞ 구동모터의 동력 평가 ☞ 여러가지 배터리 및 축전지 대체
☞ 이러한 개념은 매우 컴팩트한 캐비닛 크기 조절을 제공합니다. 뿐만 아니라 확장 모듈 또한 가능합니다. 이에 의해, TopCon.GSS 시스템은 쉽게 전압 및 전력의 관점에서 고객이 필요하도록 설계 할 수 있습니다. TC.GSS 아키텍쳐는 기존 TC.GSS 시스템의 방법으로 설계되어 간단하게 TC.GSS 유닛을 추가하여 최소한의 시스템 적용작업으로 언제든지 업그레이드 할 수 있습니다.
