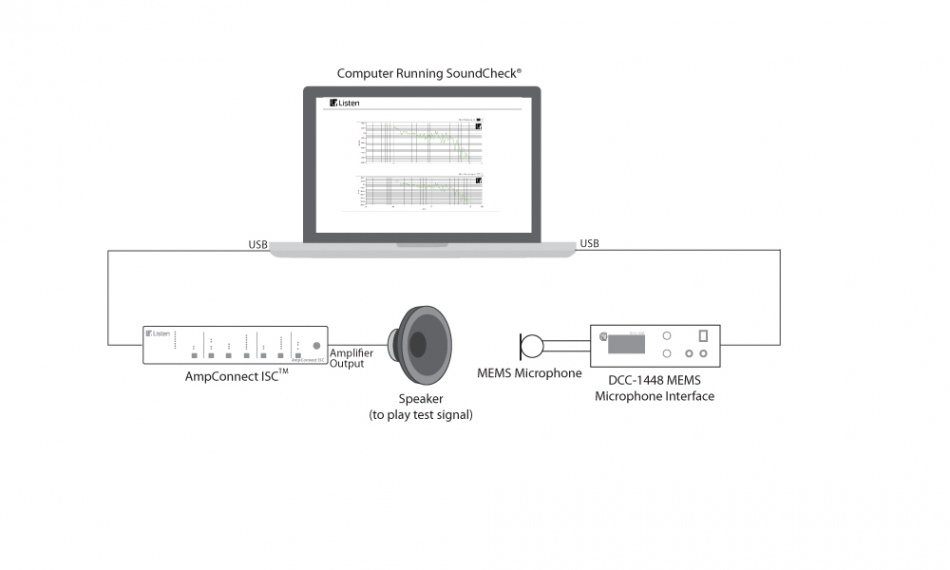

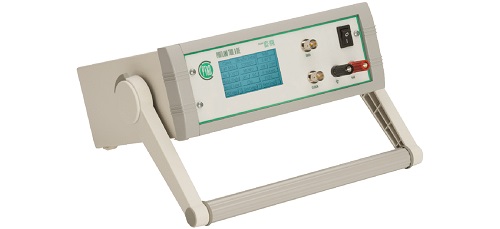

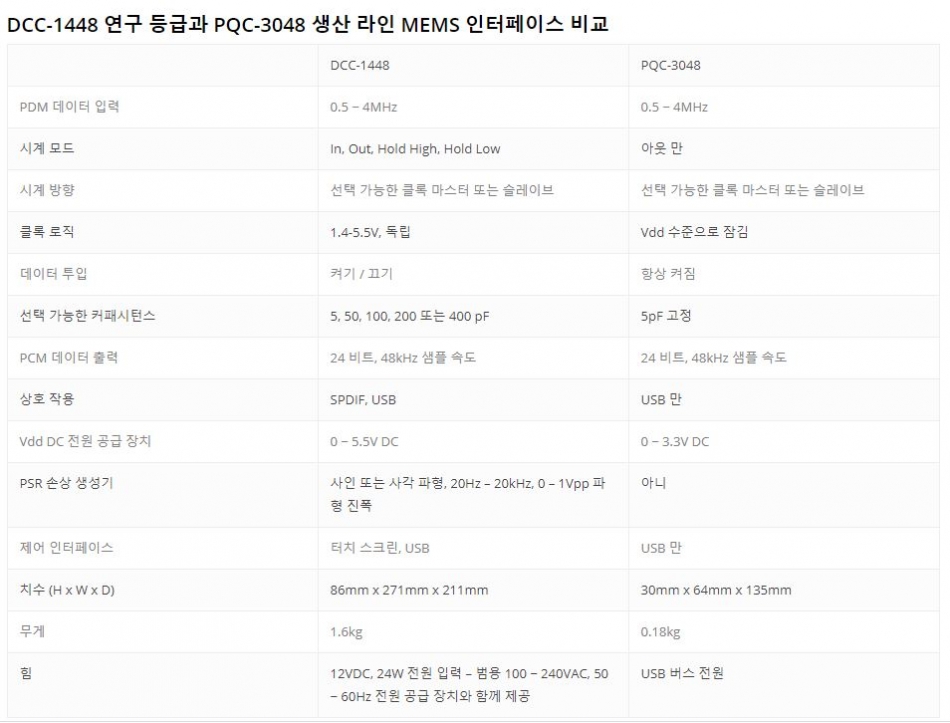

DCC-1448은 MEMS (Micro-Electro-Mechanical-Systems) 마이크 및 1 비트 PDM (Pulse Density Modulation) 출력이있는 기타 장치를 측정하고 특성화하기위한 연구용 인터페이스입니다. SoundCheck®와 같은 오디오 테스트 시스템과 함께 사용하면 MEMS 디지털 마이크의 정량 테스트 및 측정을위한 완벽한 솔루션을 형성합니다.
MEMS 마이크의 1 비트 PDM 출력을 24 비트, 48kHz PCM 신호로 변환하는 것 외에도 MEMS 마이크 고유의 특성을 측정하는 기능도 포함되어 있습니다. 여기에는 샘플 속도에 대한 성능 측정을위한 프로그래밍 가능 클록, 공급 전압에 대한 성능 측정을위한 프로그래밍 가능 전원 공급 장치 및 PSRR (전원 공급 제거 비율) 측정을위한 전원 공급 제거 손상 발생기가 포함됩니다. 이 악기는 음향 적으로 무소음이므로 MEMS 마이크가 짧은 케이블 만 구동 할 수 있기 때문에 유용한 기능인 무반향 실 내부에서 사용할 수 있습니다.
기능은 다음과 같습니다.
SoundCheck 내에서, USB를 통해 또는 전면 패널을 사용하여 제어 및 구성
간단한 작동 – 데이터 입력, 클럭, Vdd 및 접지 인터페이스는 전면 패널에 있으며 후면 패널에는 컴퓨터의 오디오 인터페이스에 연결하기위한 USB
및 SPIDIF 인터페이스가 있습니다.
동시 SPDIF 및 USB 디지털 오디오 출력은 디지털 오디오 입력이있는 대부분의 테스트 장비와 Mac 및 Windows 컴퓨터 모두와 호환됩니다
프로그래밍 가능 클록은 일반적으로 마스터로 작동하지만 슬레이브 모드에서도 작동 할 수 있습니다 (예 : PDM 신호 발생기의 성능 측정,
어레이의 여러 마이크 동기화 또는 외부 클록 사용이 선호되는 경우).
변환은 전적으로 디지털 도메인에서 발생합니다.
두 개의 마이크를 동시에 연결할 수 있습니다. 이것은 여러 개의 마이크가 포함 된 완제품을 테스트하거나 일치하는 쌍을 특성화하는 데 유용합니다. 두 개의 마이크를 사용할 때 데이터 라인을 포함하여 모든 연결이 공유됩니다. 하나의 마이크는 클럭 펄스의 상승 에지에서 데이터를 전송하고 다른 하나는 클럭 펄스의 하강 에지에서 데이터를 전송합니다. 내부적으로 디코딩 된 데이터는 SPDIF 및 USB 출력의 왼쪽 및 오른쪽 채널로 전송됩니다. 두 개의 마이크를 사용할 때 한 마이크의 L / R 선택 라인은 접지에 연결되고 다른 하나는 Vdd에 연결됩니다.
