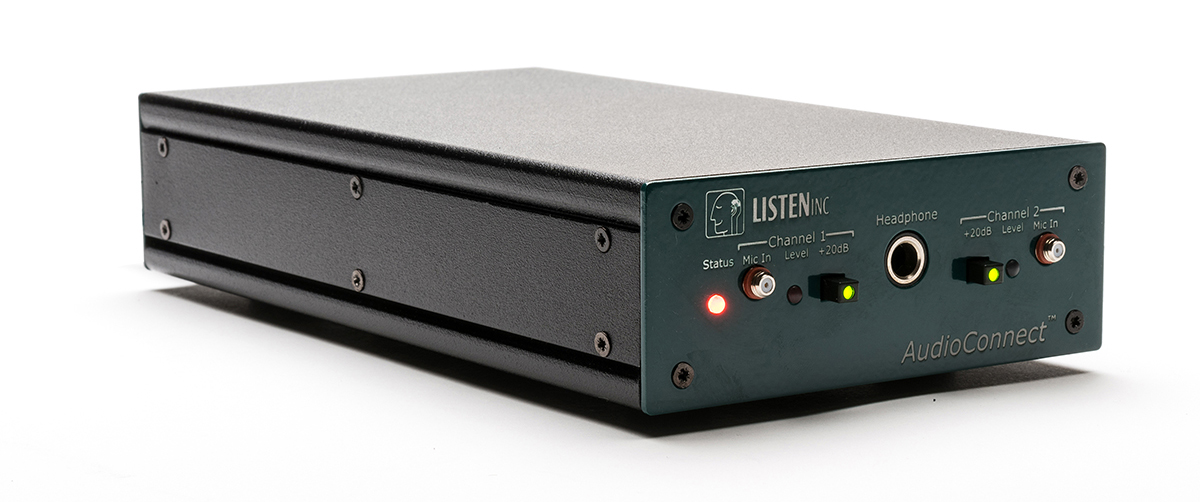

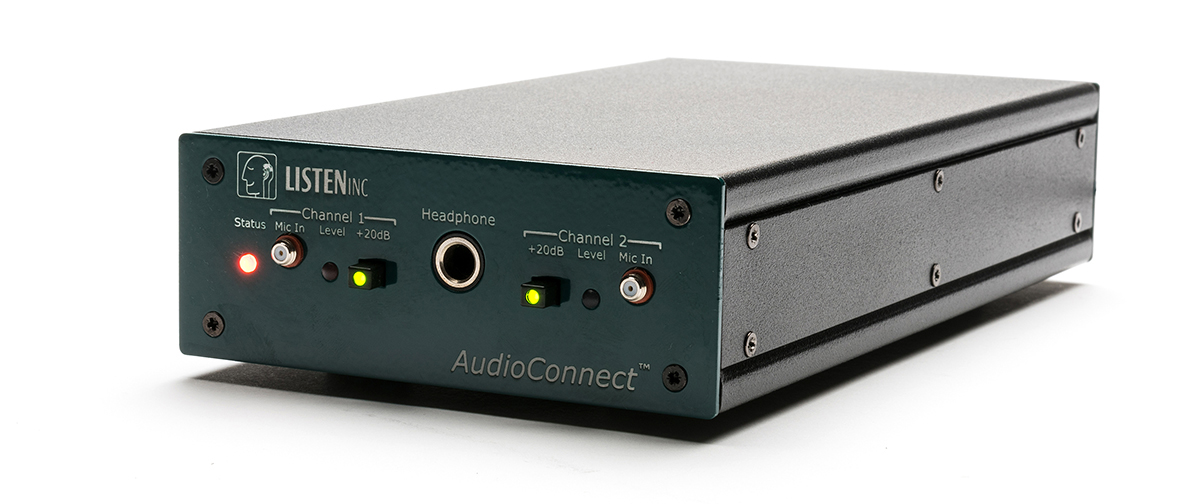

AudioConnect and AudioConnect 4x4 SoundCard
AudioConnectTM는 오디오 테스트 및 측정을 위해 특별히 설계된 2-in, 2-out 오디오 인터페이스입니다. 44.1kHz 샘플링 속도, USB 제어 및 전원 표시기로 아날로그 오디오 입력 및 출력을 제공합니다. 오디오 테스트 애플리케이션에 사용되지 않는 다른 모든 일반적인 오디오 인터페이스 컨트롤은 제거되었습니다. 따라서 오류의 여지없이 작동 및 교정이 간단 해집니다.

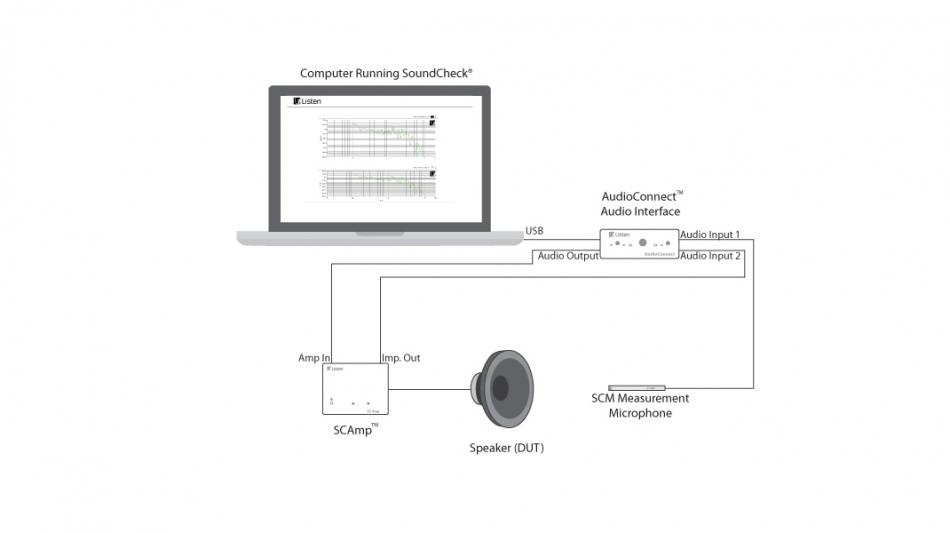

AudioConnect는 0dB / 20dB 게인을 지원하는 Listen의 SCM 마이크 및 헤드폰 증폭기를 포함하여 오디오 테스트 설정을 단순화하는 추가 기능이 포함되어 있습니다. 통합 USB 허브는 SoundCheck 하드웨어 키를 보관할 수있는 논리적 장소를 제공합니다. AudioConnect는 완전히 보정 된 상태로 제공됩니다.
Specification
고품질 전문 오디오 인터페이스
아날로그 오디오 입력 및 출력
USB 제어 (SoundCheck® 14 이상)
사용 편의성을 위해 기타 모든 설정 (예 : 믹서) 제거
콤팩트하고 견고하며 랙 장착 가능
탁월한 가치
아날로그 I / O
번호 : 입력 2 개, 출력 2 개
유형 : 밸런스 또는 언밸런스
레벨 : 11.4Vp
입력 /4.4Vp 출력 입력 임피던스 : 밸런스 : 88kΩ; 언밸런스 : 44kΩ
출력 임피던스 : 밸런스 : 200kΩ; 언밸런스 : 100kΩ A / D 및 D / A 유형 : 16 비트 및 24 비트

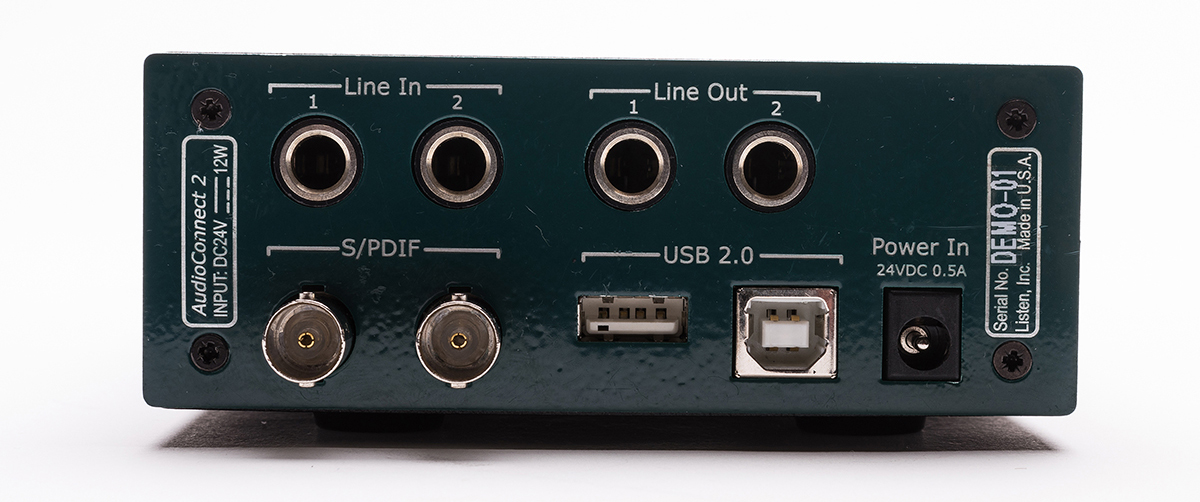

아날로그 I / O 포트 연결 : ¼”TRS
아날로그 성능
주파수 응답 : 20 – 20 kHz ± 0.25 dB
동적 범위 : 110 dB
채널 누화 : -110 dB, 1 kHz 신호
THD / THD + N @ 1 kHz : 0.005 % 일반
아날로그 출력 성능
주파수 응답 : 20 – 20 kHz ± 0.25 dB
동적 범위 : 114 dB
채널 누화 : -110 dB, 1 kHz 신호
THD / THD + N @ 1 kHz : 0.005 % 일반
추가 기능

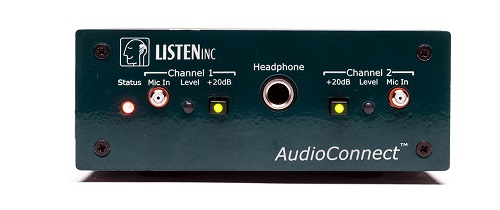

마이크 입력 : 2, 마이크로 도트 커넥터, SCM / 일렉 트릿 바이어스
마이크 입력 레벨 : 5.2Vp
THD + N @ 1kHz
마이크 : 0.002 % 일반 마이크 게인 : Unity / 20dB
헤드폰 전력 : 최대. 100mW-20Ω
헤드폰 출력 임피던스 : <1Ω USB 허브 : 예 (내부 USB 포트 1 개 및 외부 USB 포트 1 개) 물리적
크기 1.65 ″ H x 4.275 ″ W x 8.82 ″ D
무게 : 1.25lbs
전력 : 24VDC; 범용 100-240V 50-60Hz 전원 어댑터와 함께 제공
옵션 액세서리
¼ 랙 너비를위한 마운팅 포인트가있는 랙 마운트 선반 Connect 시리즈 제품. 부품 번호 4901
