MACROTEST G3
개인 및 산업용 전기 시스템의 전기 안전 검증을위한 고급 다기능 장치

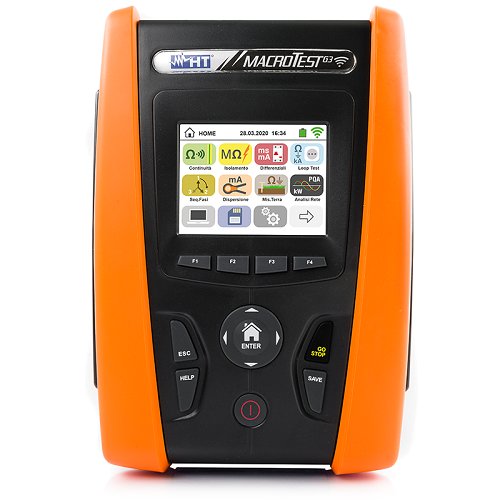

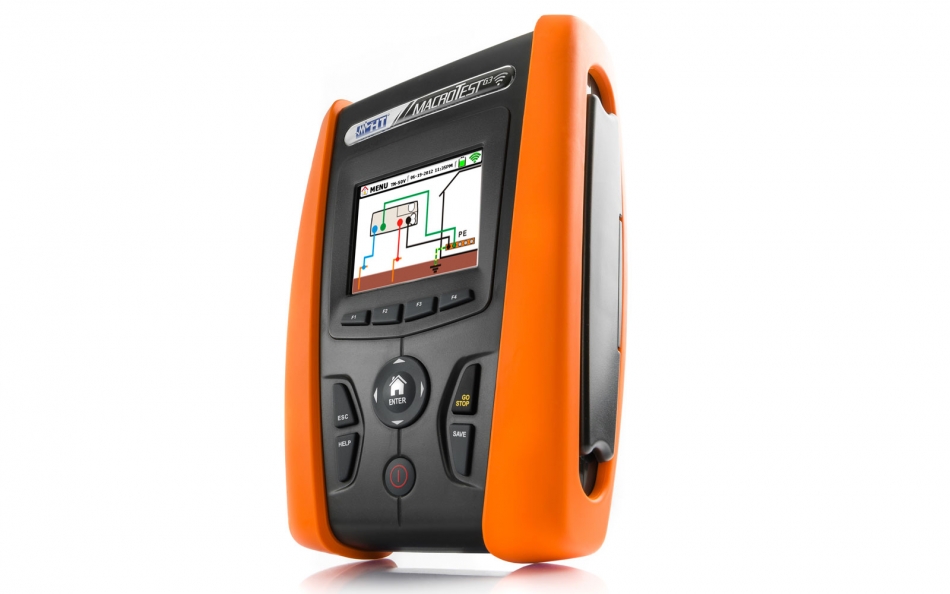

MacrotestG3 는 혁신적인 장치입니다. 정전 식 터치 스크린 이있는 TFT 컬러 디스플레이 를 통해이 장치를 완전히 새로운 방식으로 사용할 수
있습니다. MacrotestG3는 완벽한 측정을 얻기 위해 가능한 모든 변수를 디스플레이에 표시합니다.
이 장치 는 전기 시스템의 안전에 관한 모든 요구 사항을 준수합니다 . RCD 유형 A, AC 테스트도 최대 1000mA 및 유형 B; 절연, 연속성,
접지 저항 테스트 (옵션 클램프 T2100 의 도움으로도 가능).
터치 스크린 시스템에 의해 안내되는 적절한 프로그래밍을 통해이 장치는 곡선 B, C, D, K 및 퓨즈 유형 gG 및 aM을 사용하여 자기 열 스위치 (MCB)와 관련된 인터럽트 전력, 트리핑 전류, I2t를 테스트 할 수 있습니다 ! 이 장치는 누설 전류, cosphi, 전력 및 고조파, 루프 / 라인 임피던스를 측정하고 높은 분해능으로 가정 된 단락 전류를 계산하기 위해 대기 온도 / 습도, 조도 (Lux)와 같은 환경 매개 변수를 측정하기 위해 외부 필러와 함께 사용할 수 있습니다.
Specification
- 특징 -
표준 IEC / EN61557-1 에 의해 제공되는 모든 전기 안전 검증 .
자기 열 보호, 퓨즈 및 케이블 크기의 고급 루프 검증.
접지 저항 에 의해 순환 전류 전압 곡선에있어서 TT, TN 및 IT 시스템, 2 또는 3 개의 반점 전체 접지 저항 측정 과 함께 클램프 m (선택 사항) T2100. 접지 저항 .
단상 설치 (V, A, W, VAR, VA, PF) 의 전기 매개 변수 측정
최대 1A 의 RCD 유형 A, AC, B를 테스트하고 최대 10A의 테스트 전류를 사용하는 별도의 클램프 조 (옵션 액세서리 RCDX10 포함)를 사용합니다.
절연 저항 측정 .
보호 도체 의 연속성 측정 .
인증 위상 시퀀스 (SEQ)의 과 누설 전류 .
TRMS
테스트 전압 100, 250, 500, 1000VDC의 절연
200mA의 보호 도체 연속성
RCD 유형 B, A, AC 표준, 선택적 및 최대 1A 지연의 트립 시간 및 전류
별도의 클램프 조 유형 B, A, AC 표준, 선택적 및 최대 10A 지연이있는 RCD의 트립 시간 및 전류
( 옵션 액세서리 RCDX10 )
비 트립 접지 저항
전압 전류 법에 의한 접지 저항
클램프가있는 단일 접지봉의 저항
옵션 액세서리 클램프 T2100 포함
4 선식 접지 저항
루프 / 라인 임피던스, 위상 위상, 위상 중립, 위상 PE
루프 / 라인 임피던스, 위상 위상, 위상 중립, 위상 PE , 옵션 액세서리 IMP57 필요
라인의 전압 강하 비율 측정
순차적으로 자동 테스트 (비 트립 접지 저항, RCD, 절연)
접촉 전압
단계 순서
클램프 미터 (옵션)를 사용한 누설 전류
전압, 전류, 유효, 무효, 피상 전력 측정
Cosphi, 역률 측정
THD로 최대 49 번째의 전압 및 전류 고조파
보호 카테고리 CAT IV 300V
환경 매개 변수 측정 (° C, ° F, % RH, Lux)
원격 리드로 테스트 PR400
디스플레이의 온라인 도움말
측정 데이터 저장을위한 내부 메모리
PC 연결 용 광학 / USB 직렬 포트
통합 WiFi 연결 및 HTANALYSIS 앱과의 호환성
크기 (LxWx H) (mm) 222x162x57
무게 (그램) (배터리 포함) 1200
TRMS
테스트 전압 100, 250, 500, 1000VDC의 절연
200mA의 보호 도체 연속성
RCD 유형 B, A, AC 표준, 선택적 및 최대 1A 지연의 트립 시간 및 전류
별도의 클램프 조 유형 B, A, AC 표준, 선택적 및 최대 10A 지연이있는 RCD의 트립 시간 및 전류 , 옵션 액세서리 RCDX10 필요
비 트립 접지 저항
전압 전류 법에 의한 접지 저항
클램프가있는 단일 접지봉의 저항
옵션 액세서리 클램프 T2100 포함
4 선식 접지 저항
루프 / 라인 임피던스, 위상 위상, 위상 중립, 위상 PE
루프 / 라인 임피던스, 위상 위상, 위상 중립, 위상 PE 옵션 액세서리 IMP57 포함
라인의 전압 강하 비율 측정
순차적으로 자동 테스트 (비 트립 접지 저항, RCD, 절연)
접촉 전압
단계 순서
클램프 미터 (옵션)를 사용한 누설 전류
전압, 전류, 유효, 무효, 피상 전력 측정
Cosphi, 역률 측정
THD로 최대 49 번째의 전압 및 전류 고조파
보호 카테고리 CAT IV 300V
환경 매개 변수 측정 (° C, ° F, % RH, Lux)
원격 리드로 테스트 PR400
디스플레이의 온라인 도움말
측정 데이터 저장을위한 내부 메모리
PC 연결 용 광학 / USB 직렬 포트
통합 WiFi 연결 및 HTANALYSIS 앱과의 호환성
크기 (LxWx H) (mm) 222x162x57
무게 (그램) (배터리 포함) 1200
- 인증 -
CEI 64-8
CEI 64-8 612.2
CEI 64-8 612.3 .4 .5
CEI 64-8 612.6.1
CEI 64-8 612.6.2
CEI 64-8 612.6.3
CE 마크
DPR 462 del 22/10/2001
EMC 2014 / 30 / EU
EMC : IEC / EN61326
EN50522
EN61008
IEC / EN6090-0
IEC / EN61010-1
IEC / EN61557-1
IEC / EN61557-2
IEC / EN61557-3
IEC / EN61557-4
IEC / EN61557-5
IEC / EN61557-6
IEC / EN61557-7
LVD 2014 / 35 / EU
UNE20460
VDE 0100

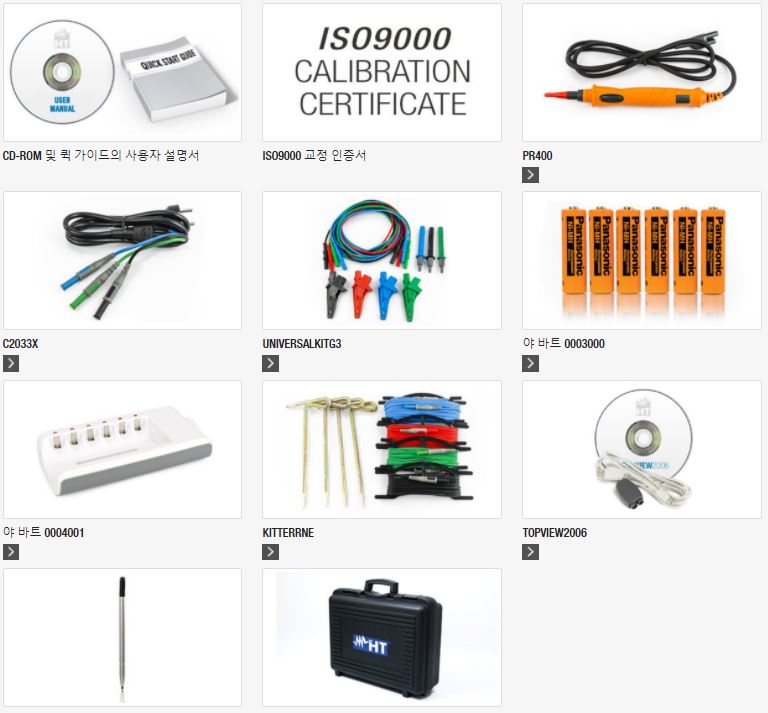

- 기본적으로 제공되는 부속품 -
