SoundConnect 2 Channel Microphone Power Supply and Conditioning Amplifier
SoundConnect 2는 작고 견고한 USB 제어 마이크 전원 공급 장치 및 조절 증폭기입니다. 1 개 또는 2 개의 마이크에 전원을 공급할 수 있으므로 헤드폰 테스트, 스테레오 측정과 같이 2 개의 마이크에 동시에 전원을 공급해야하는 오디오 테스트 애플리케이션에 적합합니다. 또는 참조 마이크와 DUT 마이크가 필요한 경우 대체 측정.
Specification
USB 제어 : SoundConnect 2는 수동 인터페이스 외에도 SoundCheck 내에서 완전한 USB 제어 기능을 제공합니다.

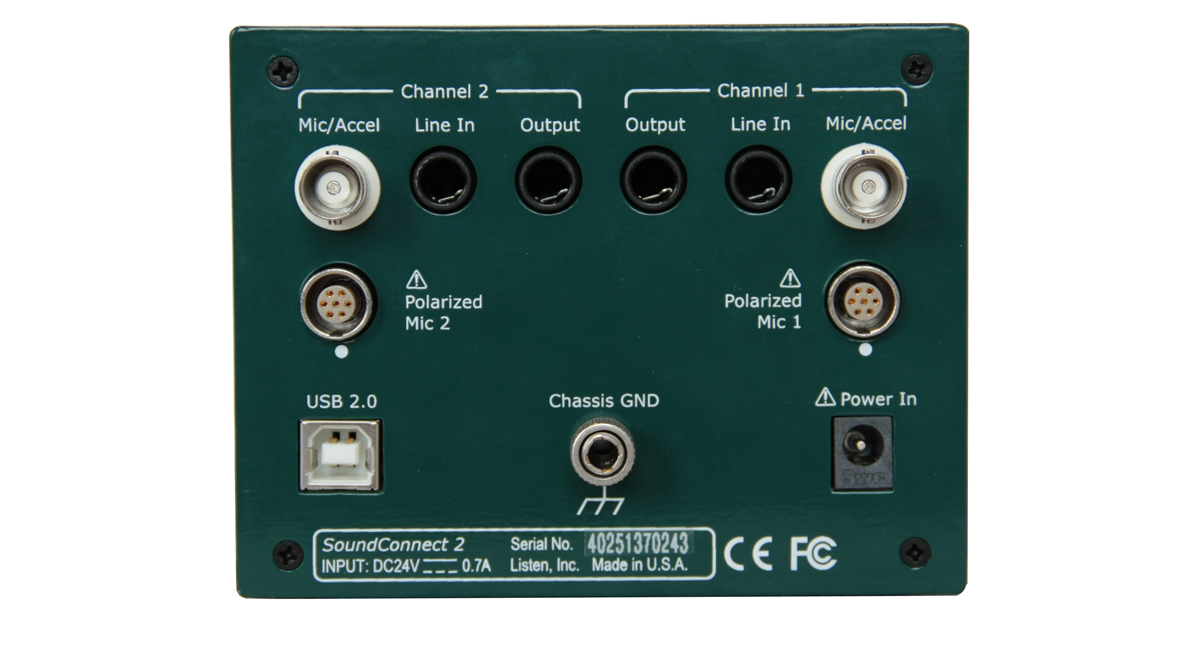

대부분의 테스트 마이크에 전원 공급 : 후면 패널에있는 2 개의 전원 BNC 커넥터는 Listen SCM 마이크에 10VDC 전원을, IEPE 마이크 또는 가속도계에
IEPE 전원을 제공합니다. 옵션 LEMO 커넥터는 200V 편광이 필요한 마이크에 전원을 공급하는 데 사용할 수 있습니다. 측정 장치에 대한 교정 데이터의
원활한 통신을 위해 완전히 TEDS 호환 *입니다.
넓은 주파수 응답 : SoundConnect 2는 100kHz보다 큰 대역폭을 가지며 -20dB에서 + 40dB까지 10dB 단위로 이득 제어를 제공합니다. 사용자 선택 가능한 저역 통과 (22.4kHz 및 120kHz) 및 고역 통과 (1Hz, 10Hz, 20Hz 및 100Hz) -1dB 코너가있는 2 차 버터 워스 필터를 사용하면 다양한 응용 분야에 맞게 주파수 응답을 조정할 수 있습니다. 각 채널은 독립적으로 구성 할 수 있으며 나중에 불러올 수 있도록 구성을 저장할 수 있습니다.
낮은 자체 잡음 : SoundConnect 2는 뛰어난 다이나믹 레인지와 낮은 왜곡을 제공합니다. 균형 잡힌 입력 및 출력은 탁월한 잡음 제거 및 접지 루프 내성을 제공합니다.

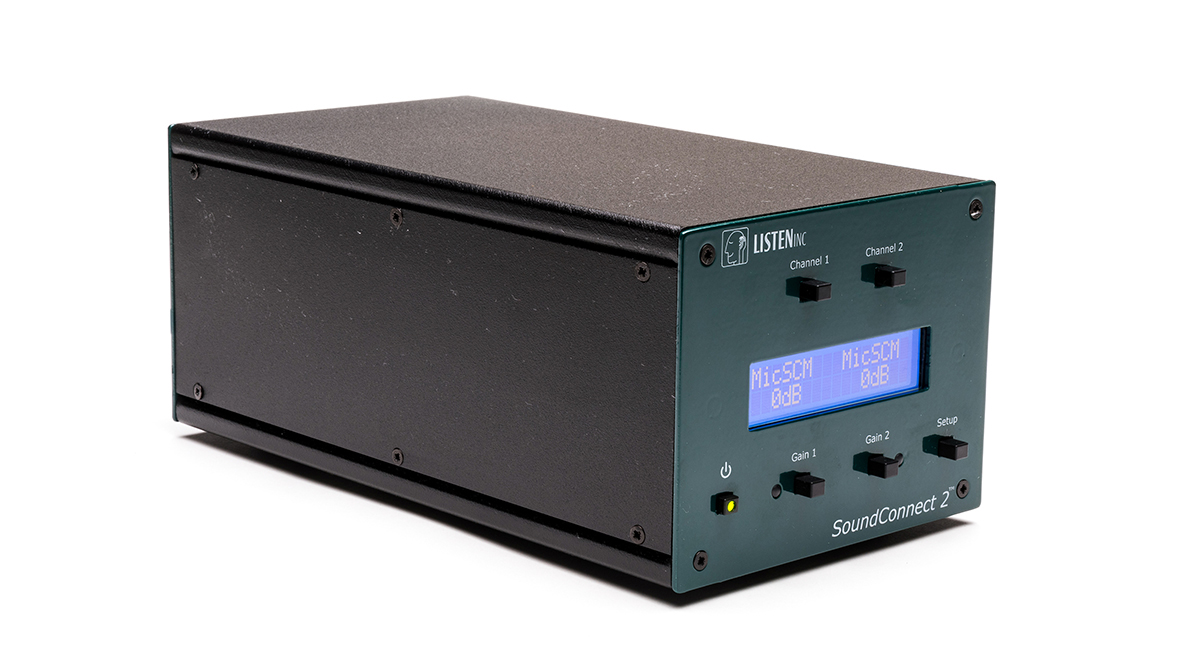

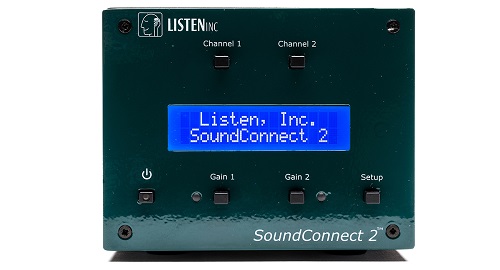

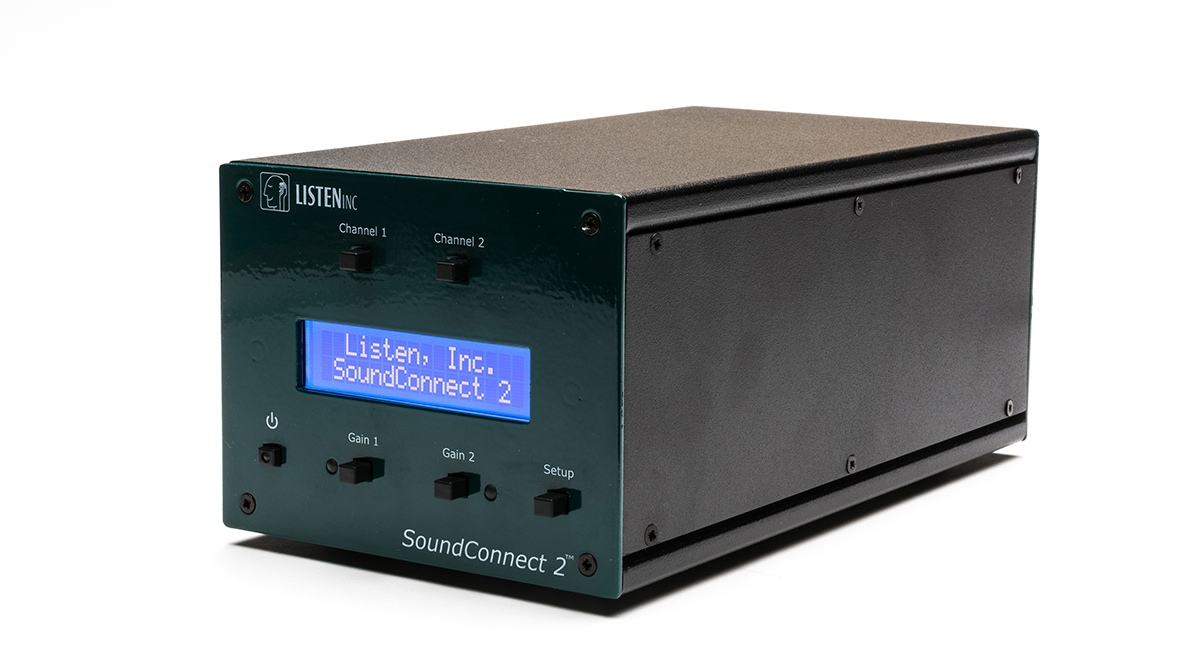

간단한 사용자 인터페이스 : 전면 패널에는 전원 및 게인 제어를위한 간단한 푸시 버튼이 있습니다. 다색 레벨 표시기와 2 줄 LCD 디스플레이는 설정을 명확하게 판독합니다.
콤팩트하고 가벼움 :이 장치는 너비가 4 3/8”, 높이가 2 개에 불과한 작고 가볍습니다. 19”x 2U 랙에 최대 4 개의 장치를 나란히 장착 할 수 있습니다.
탁월한 가치 : SoundConnect 2는 유사한 기능을 제공하는 다른 마이크 전원 공급 장치 가격의 절반도되지 않습니다.
* 개발중인 기능. 소프트웨어 업그레이드 즉시 사용할 수 있습니다.
라인 입력
커넥터 : 1⁄4 인치 TRS (Tip-Ring-Sleeve) 잭, 밸런스 및 언밸런스
입력 임피던스 :
1kHz에서 ≤ 500pF CMRR 과 병렬로 200kΩ : 0dB 게인에서 ≥65dB ; + 40dB 이득에서 ≥100dB
최대 입력 전압 : 80V RMS
BNC 마이크 입력
커넥터 : SCM 2/3 마이크 및 가속도계와 호환되는 BNC 커넥터
입력 임피던스 (바이어스 꺼짐) : ≤ 500pF
바이어스 와 병렬로 200kΩ 지원 : 정전압, 정전류 (IEPE) 또는 없음
정전압 / 일렉 트릿 바이어스 : 개방 회로 전압 : + 10VDC로 사전 설정 (각 채널은 내부적으로 100mV에서 12VDC까지 조정 가능) 저항성 피드 : 전면 패널 또는 USB를 통해 각 채널에 대해 7.5kΩ 또는 2.2kΩ 선택 (+/- 1 %);
정전류 / IEPE 바이어스 : 개방 회로 전압 : + 22VDC; 연속 출력 전류 : 4mA 및 10mA, 전면 패널 또는 USB를 통한 각 채널 선택 ± 5 %
LEMO (편광) 마이크 입력
커넥터 : Lemo 1B 시리즈, 유형 307 리셉터클. 사전 극성 및 콘덴서 마이크와 호환
바이어스 전압 : + 200VDC, 전면 패널 또는 USB를 통해 활성화 또는 비활성화. 안정성 : ± 0.5 %
바이어스 노이즈 : ≤100μV 비가 중 20kHz BW; 스펙트럼 ≤1μV 3.16Hz BW
출력 임피던스 :
SoundConnect 2

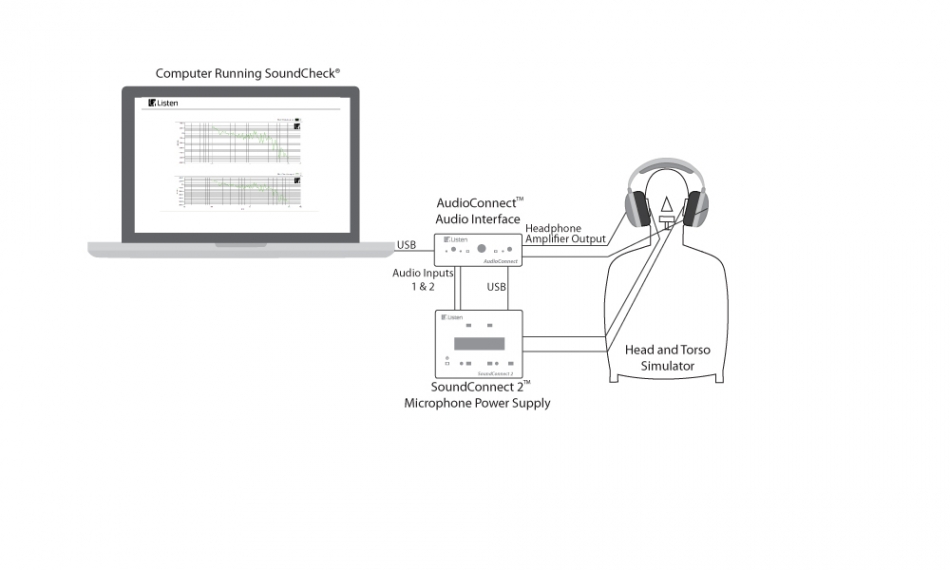

프리 앰프를 사용한 20MΩ 헤드폰 테스트 설정 공급 전압 : ± 15VDC; 최대 공급 전류 : 25mA
신호
증폭 이득 : -20dB ~ + 40dB (10dB 단계)
허용 오차 : -20 ~ + 20dB에서 ± 0.1dB; ± 0.2dB + 30dB & + 40dB
평탄도, 20Hz – 20kHz : ± 0.05dB
주파수 응답 : ≤0.8Hz ~ ≥140kHz, -3dB
SNR (노이즈 – RTI, 20kHz BW 비가 중, 모든 필터 꺼짐, 출력 게인 + 6dB) :- 20dB : ≥90dB; 0dB : ≥120dB; + 20dB : ≥110dB; + 40dB : ≥90dB
신호 필터링 (각 채널은 독립적으로 구성 가능)
하이 패스 필터 : 주파수 : 1Hz, 10Hz, 20Hz, 100Hz에서 -1dB; 버터 워스, 40dB / decade (2 차)
로우 패스 필터 : 주파수 : -1dB (22.4kHz 또는 120kHz), 버터 워스, 40dB / decade (2 차)
출력
평형 및 불평형 : 모든 출력은 단락 회로이며 과전압 보호
이득 : 0dB 또는 + 6dB, 다양한 평형 입력 단계와 일치하도록 전면 패널 또는 USB를 통한 선택
THD : -20dB ~ -10dB : ≤0.01 %; 0dB ~ + 20dB : ≤0.0006 %; + 30dB : ≤0.001 %; + 40dB
물리적
크기 : 4.375 인치 (111mm) W x 3.5 인치 (89mm) H x 8.25 인치 (210mm) D
무게 : 810g
전원 : 24VDC, 700mA 전원 입력 (지역에서 승인 된 110 / 220V, 50 / 60Hz 전원 어댑터와 함께 제공)
옵션 액세서리
¼ 랙 너비를위한 마운팅 포인트가있는 랙 마운트 선반 Connect 시리즈 제품. 부품 번호 4901
