DC Power Supply

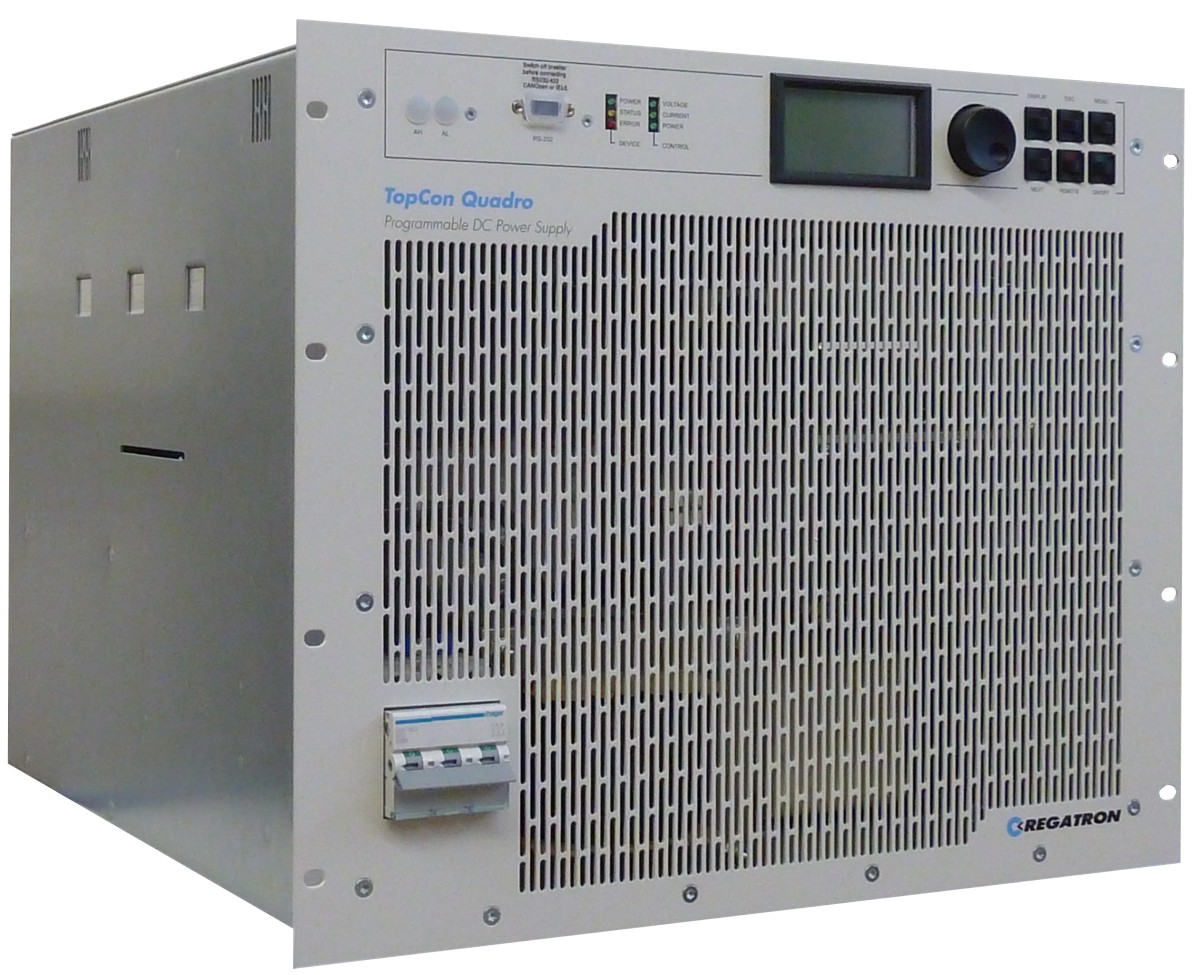

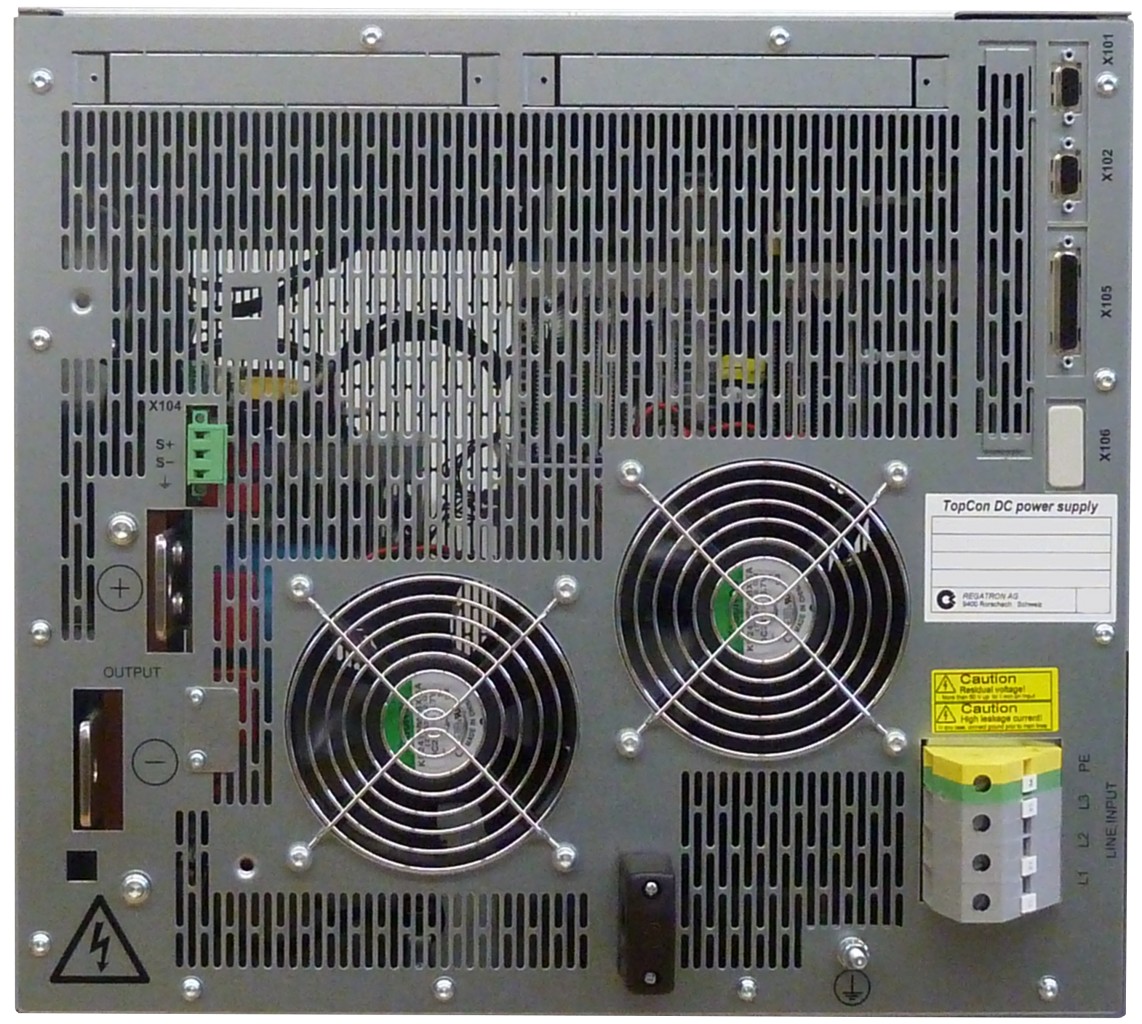

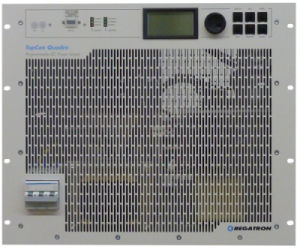

TopCon Quadro Programmable Unidirectional DC Power Supplies

TopCon Quadro TC.P 시리즈는 완전한 프로그래밍이 가능하도록 도입된 단방향 DC 전원 공급기입니다. 디지털 제어는 조절 가능한 내부 저항 시뮬레이션뿐만 아니라 전압, 전류 및 전력의 완전한 출력 제어를 제공합니다. 모든 REGATRON 전원 공급 장치와 마찬가지로 TC.P 시리즈는 컨트롤러 모드의 원활한 교차뿐만 아니라 실시간 온보드 데이터 처리를 가능하게 하는 멀티 프로세서 아키텍처를 기반으로 하고 있습니다. 이를 통해 다목적 기능 엔진 TFE를 사용할 수도 있고, 심지어 유명한 'Application Area Programming' AAP도 전용 전달 함수 y = f (x)를 제공 할 수있는 가능성을 열어줍니다.

Product
catalog

User's
Manual

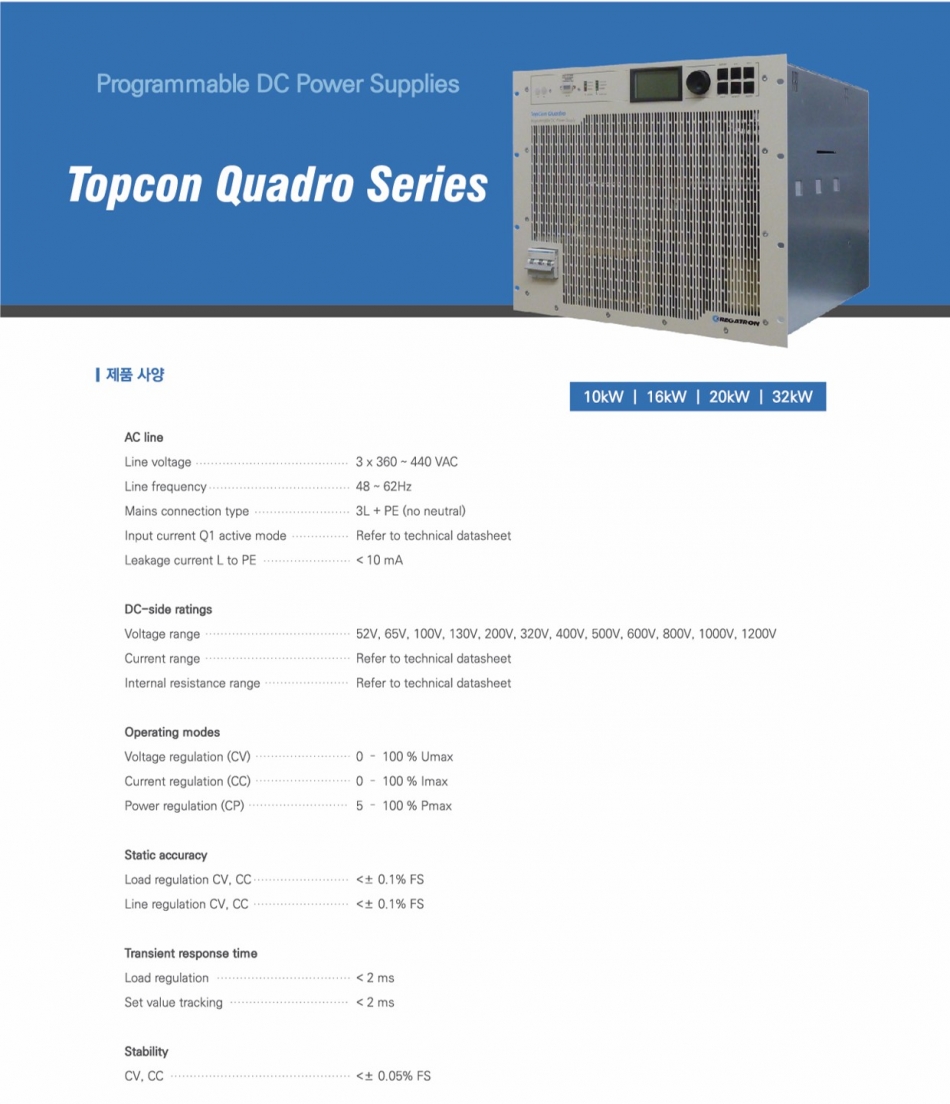

Specification

Order Code	Voltage Range DC Load Side VDC	Power Range DC Load Side kW	Current Range DC Load Side A	Line Voltage 3L VAC	Line Frequency Hz
TC.P.10.52.400.S	0 - 52 V	0 - 10 kW	0 - 250 A	360 - 440 V	48 - 62 Hz
TC.P.16.52.400.S	0 - 52 V	0 - 16 kW	0 - 400 A	360 - 440 V	48 - 62 Hz
TC.P.20.52.400.S	0 - 52 V	0 - 20 kW	0 - 500 A	360 - 440 V	48 - 62 Hz
TC.P.32.52.400.S	0 - 52 V	0 - 32 kW	0 - 700 A	360 - 440 V	48 - 62 Hz
TC.P.20.52.480.S	0 - 52 V	0 - 20 kW	0 - 500 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.52.480.S	0 - 52 V	0 - 32 kW	0 - 700 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.65.400.S	0 - 65 V	0 - 10 kW	0 - 193 A	360 - 440 V	48 - 62 Hz
TC.P.16.65.400.S	0 - 65 V	0 - 16 kW	0 - 308 A	360 - 440 V	48 - 62 Hz
TC.P.20.65.400.S	0 - 65 V	0 - 20 kW	0 - 385 A	360 - 440 V	48 - 62 Hz
TC.P.32.65.400.S	0 - 65 V	0 - 32 kW	0 - 600 A	360 - 440 V	48 - 62 Hz
TC.P.20.65.480.S	0 - 65 V	0 - 20 kW	0 - 385 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.65.480.S	0 - 65 V	0 - 32 kW	0 - 600 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.100.400.S	0 - 100 V	0 - 10 kW	0 - 125 A	360 - 440 V	48 - 62 Hz
TC.P.16.100.400.S	0 - 100 V	0 - 16 kW	0 - 200 A	360 - 440 V	48 - 62 Hz
TC.P.20.100.400.S	0 - 100 V	0 - 20 kW	0 - 250 A	360 - 440 V	48 - 62 Hz
TC.P.32.100.400.S	0 - 100 V	0 - 32 kW	0 - 400 A	360 - 440 V	48 - 62 Hz
TC.P.20.100.480.S	0 - 100 V	0 - 20 kW	0 - 250 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.100.480.S	0 - 100 V	0 - 32 kW	0 - 400 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.130.400.S	0 - 130 V	0 - 10 kW	0 - 96 A	360 - 440 V	48 - 62 Hz
TC.P.16.130.400.S	0 - 130 V	0 - 16 kW	0 - 153 A	360 - 440 V	48 - 62 Hz
TC.P.20.130.400.S	0 - 130 V	0 - 20 kW	0 - 192 A	360 - 440 V	48 - 62 Hz
TC.P.32.130.400.S	0 - 130 V	0 - 32 kW	0 - 308 A	360 - 440 V	48 - 62 Hz
TC.P.20.130.480.S	0 - 130 V	0 - 20 kW	0 - 192 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.130.480.S	0 - 130 V	0 - 32 kW	0 - 308 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.200.400.S	0 - 200 V	0 - 10 kW	0 - 63 A	360 - 440 V	48 - 62 Hz
TC.P.16.200.400.S	0 - 200 V	0 - 16 kW	0 - 100 A	360 - 440 V	48 - 62 Hz
TC.P.20.200.400.S	0 - 200 V	0 - 20 kW	0 - 125 A	360 - 440 V	48 - 62 Hz
TC.P.32.200.400.S	0 - 200 V	0 - 32 kW	0 - 200 A	360 - 440 V	48 - 62 Hz
TC.P.20.200.480.S	0 - 200 V	0 - 20 kW	0 - 125 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.200.480.S	0 - 200 V	0 - 32 kW	0 - 200 A	432 - 528 VAC	48 - 62 Hz
TC.P.20.320.400.S	0 - 320 V	0 - 20 kW	0 - 80 A	360 - 440 V	48 - 62 Hz
TC.P.32.320.400.S	0 - 320 V	0 - 32 kW	0 - 125 A	360 - 440 V	48 - 62 Hz
TC.P.10.400.400.S	0 - 400 V	0 - 10 kW	0 - 31 A	360 - 440 V	48 - 62 Hz
TC.P.16.400.400.S	0 - 400 V	0 - 16 kW	0 - 50 A	360 - 440 V	48 - 62 Hz
TC.P.20.400.400.S	0 - 400 V	0 - 20 kW	0 - 63 A	360 - 440 V	48 - 62 Hz
TC.P.32.400.400.S	0 - 400 V	0 - 32 kW	0 - 100 A	360 - 440 V	48 - 62 Hz
TC.P.20.400.480.S	0 - 400 V	0 - 20 kW	0 - 63 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.400.480.S	0 - 400 V	0 - 32 kW	0 - 100 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.500.400.S	0 - 500 V	0 - 10 kW	0 - 25 A	360 - 440 V	48 - 62 Hz
TC.P.16.500.400.S	0 - 500 V	0 - 16 kW	0 - 40 A	360 - 440 V	48 - 62 Hz
TC.P.20.500.400.S	0 - 500 V	0 - 20 kW	0 - 50 A	360 - 440 V	48 - 62 Hz
TC.P.32.500.400.S	0 - 500 V	0 - 32 kW	0 - 80 A	360 - 440 V	48 - 62 Hz
TC.P.20.500.480.S	0 - 500 V	0 - 20 kW	0 - 50 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.500.480.S	0 - 500 V	0 - 32 kW	0 - 80 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.600.400.S	0 - 600 V	0 - 10 kW	0 - 20 A	360 - 440 V	48 - 62 Hz
TC.P.16.600.400.S	0 - 600 V	0 - 16 kW	0 - 32 A	360 - 440 V	48 - 62 Hz
TC.P.20.600.400.S	0 - 600 V	0 - 20 kW	0 - 40 A	360 - 440 V	48 - 62 Hz
TC.P.32.600.400.S	0 - 600 V	0 - 32 kW	0 - 66 A	360 - 440 V	48 - 62 Hz
TC.P.20.600.480.S	0 - 600 V	0 - 20 kW	0 - 40 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.600.480.S	0 - 600 V	0 - 32 kW	0 - 66 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.800.400.S	0 - 800 V	0 - 10 kW	0 - 16 A	360 - 440 V	48 - 62 Hz
TC.P.16.800.400.S	0 - 800 V	0 - 16 kW	0 - 25 A	360 - 440 V	48 - 62 Hz
TC.P.20.800.400.S	0 - 800 V	0 - 20 kW	0 - 32 A	360 - 440 V	48 - 62 Hz
TC.P.32.800.400.S	0 - 800 V	0 - 32 kW	0 - 50 A	360 - 440 V	48 - 62 Hz
TC.P.20.800.480.S	0 - 800 V	0 - 20 kW	0 - 32 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.800.480.S	0 - 800 V	0 - 32 kW	0 - 50 A	432 - 528 VAC	48 - 62 Hz
TC.P.10.1000.400.S	0 - 1000 V	0 - 10 kW	0 - 13 A	360 - 440 V	48 - 62 Hz
TC.P.16.1000.400.S	0 - 1000 V	0 - 16 kW	0 - 20 A	360 - 440 V	48 - 62 Hz
TC.P.20.1000.400.S	0 - 1000 V	0 - 20 kW	0 - 25 A	360 - 440 V	48 - 62 Hz
TC.P.32.1000.400.S	0 - 1000 V	0 - 32 kW	0 - 40 A	360 - 440 V	48 - 62 Hz
TC.P.20.1000.480.S	0 - 1000 V	0 - 20 kW	0 - 25 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.1000.480.S	0 - 1000 V	0 - 32 kW	0 - 40 A	432 - 528 VAC	48 - 62 Hz
TC.P.20.1200.400.S	0 - 1200 V	0 - 20 kW	0 - 20 A	360 - 440 V	48 - 62 Hz
TC.P.32.1200.400.S	0 - 1200 V	0 - 32 kW	0 - 33 A	360 - 440 V	48 - 62 Hz
TC.P.20.1200.480.S	0 - 1200 V	0 - 20 kW	0 - 20 A	432 - 528 VAC	48 - 62 Hz
TC.P.32.1200.480.S	0 - 1200 V	0 - 32 kW	0 - 33 A	432 - 528 VAC	48 - 62 Hz
