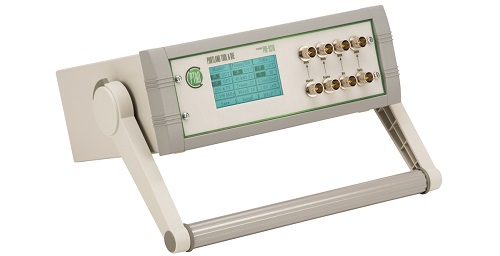

Portland Tool & Die PIO-9216 프로그래밍 가능 직렬 오디오 데이터 인터페이스는 DSP, DAC, ADC, CODECS 등과 같은 회로 기판 구성 요소와 오디오 테스트 시스템 사이에 간단하고 직접적인 연결을 제공합니다. 이를 통해 I2S, 왼쪽 정렬, 오른쪽 정렬 및 TDM 오디오 데이터 형식을 사용하는 장치를 정확하게 테스트 할 수 있습니다. 이 기능은 R & D 실험실에서 회로 기판 설계를 평가하고 디버깅하는 데 유용하며, 예를 들어 장치에 설치하기 전에 회로 기판의 테스트 / QC와 같은 생산 라인에서도 일반적입니다. PIO-9216은 모든 오디오 테스트 시스템에서 작동하며 SoundCheck 내에서 또는 외부 프로그램을 통해 컴퓨터로 제어 할 수 있습니다.

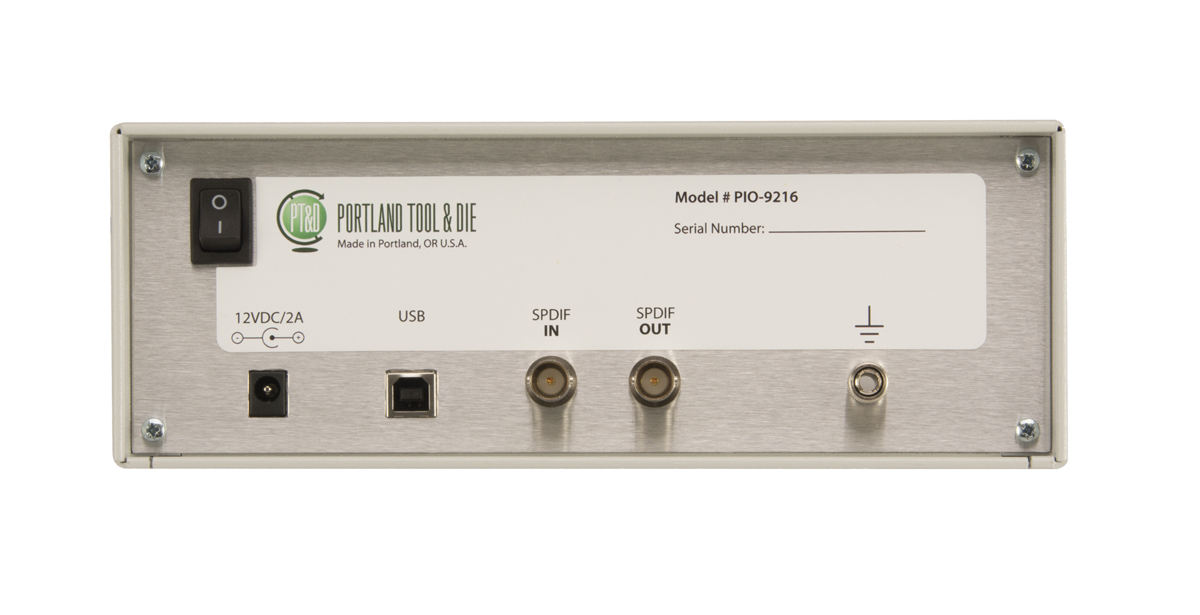

PIO-9216은 8 ~ 24 비트 오디오 샘플과 4 ~ 216kHz 샘플 속도로 디지털 시스템에 인터페이스하며 1 개 또는 2 개의 채널을 지원합니다. 디코딩 된 오디오는 보편적으로 호환되는 USB 오디오 인터페이스 또는 SPDIF를 통해 컴퓨터에 직접 인터페이스 할 수 있습니다. USB 인터페이스는 순수한 디지털 샘플 속도 변환기를 사용하여 비정상적인 샘플 속도와 비트 깊이를 가진 장치에 대한 범용 컴퓨터 액세스를 허용하는 반면 SPDIF 인터페이스는 오디오를 직접 전달하거나 샘플 속도로 변환하도록 설정할 수 있습니다.

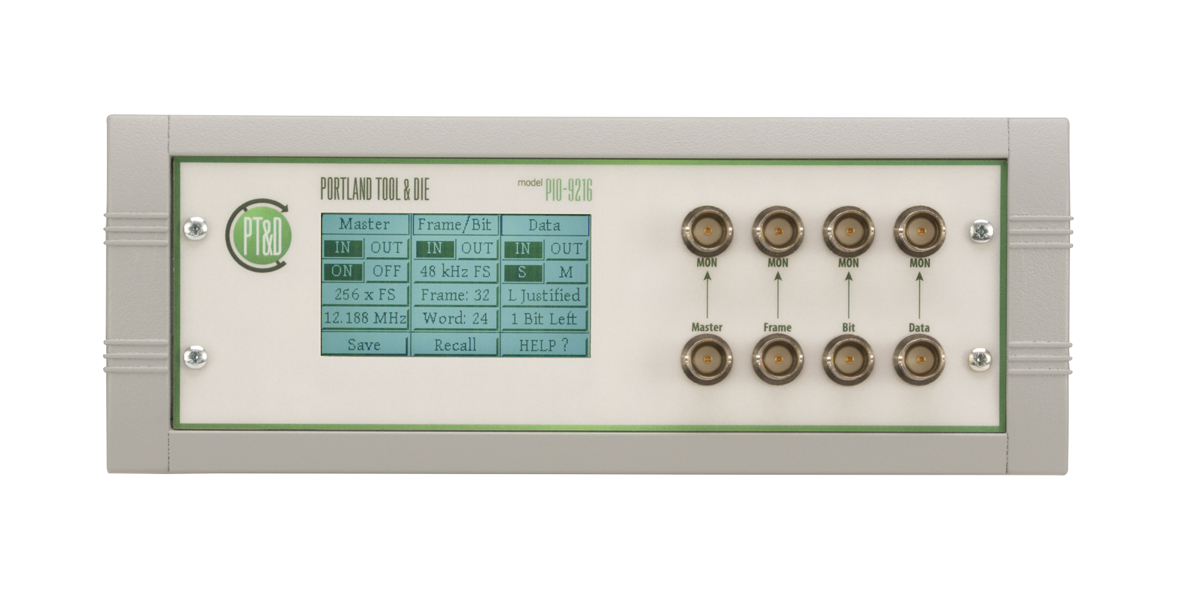

프로그래밍 가능한 직렬 포트는 개별 마스터, 비트 및 프레임 클럭을 제공합니다. 마스터 클럭은 최대 50MHz에서 작동 할 수 있으며 생성 또는 수신 할 수 있습니다. 비트 및 프레임 클록은 소스 동기식이며 생성 또는 수신 할 수도 있습니다. 데이터 프레임 내부의 데이터 정렬, 데이터 프레임의 크기 및 마스터 클럭의 NxFS 비율은 모두 독립적으로 프로그래밍 할 수 있습니다.
50 Ohm BNC 커넥터를 사용하는 데이터 터미널은 양방향이며 데이터를 송수신하도록 설정할 수 있습니다. 각 입력 / 출력 커넥터는 버퍼링되고 전용 모니터 인터페이스에 반영되어 오실로스코프가 테스트중인 회로를로드하지 않고도 신호를 모니터링하거나 스니핑 할 수 있습니다. 인터페이스의 유연성으로 인해 계측기가 거의 모든 디지털 오디오 IC에 인터페이스 할 수 있습니다.

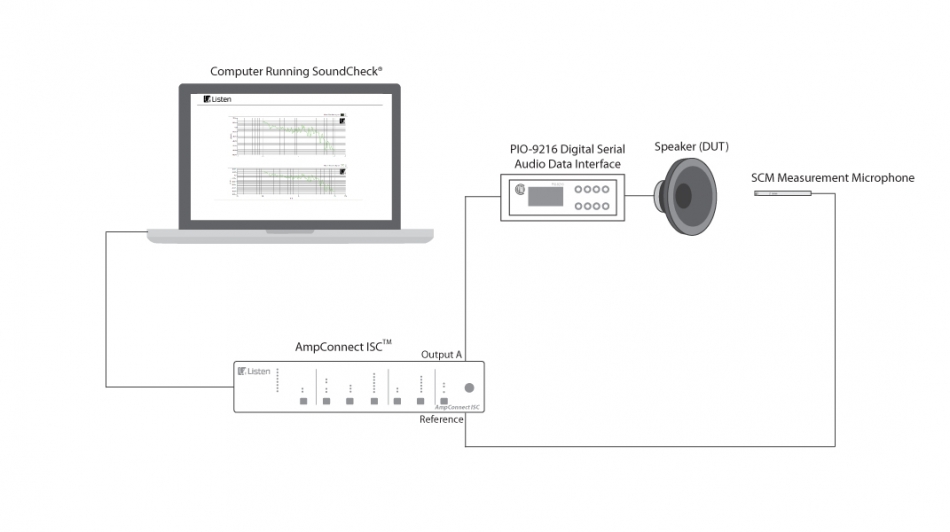

PIO-9216 및 AmpConnect ISC를 사용한 디지털 라우드 스피커 테스트 설정

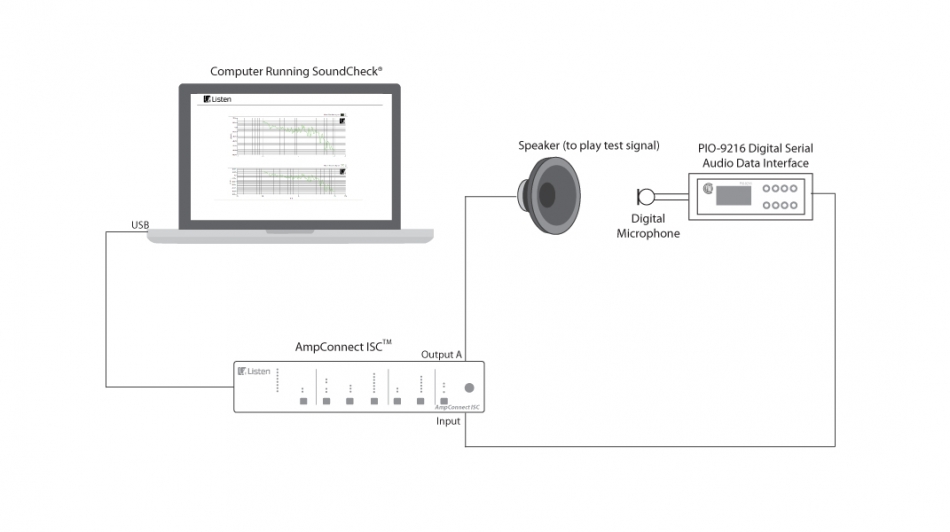

PIO-9216 및 AmpConnect ISC를 사용한 디지털 마이크 테스트 설정
