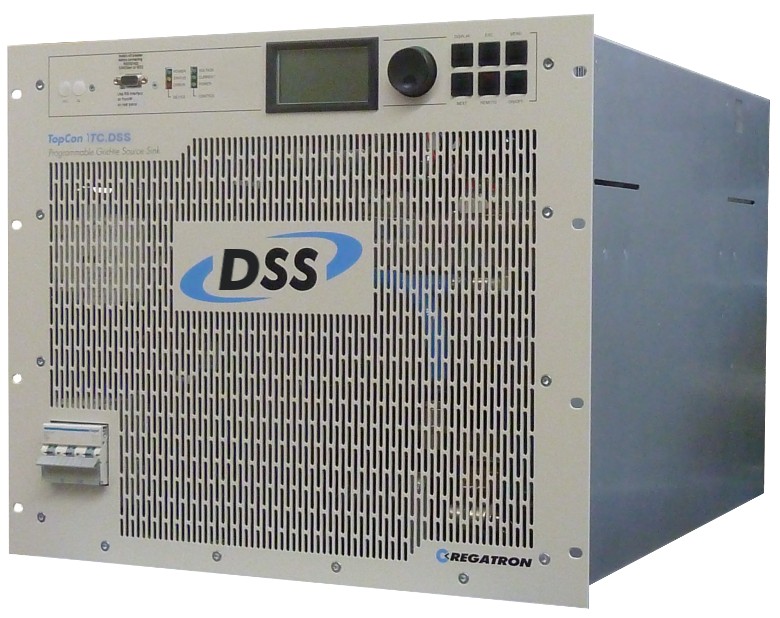

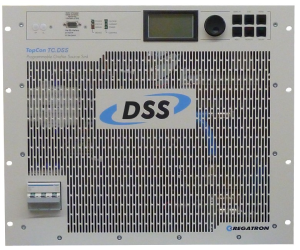

TC.DSS Programmable Bidirectional DC/DC Converters

- TopCon DC / DC 소스 싱크 기술로 완전한 양방향 작동이 가능합니다.

- EMI 및 사인 필터가 통합 된 컴팩트 한 디자인을 가집니다.

- 정전압 (0 ~ 100 %), 정전류 (0 ~ 100 %) 및 정 전력 작동

(5 ~ 100 %), 자동 고속 크로스 오버 및 모드 표시가 가능합니다.

또한 내부저항 시뮬레이션 기능이 있습니다.

- 최대 1500VDC의 직렬 연결로 더 높은 전압을 사용 할 수 있습니다.

- 각 공칭 출력 전압에 대해 20kW 및 32kW의 전력 범주를 사용합니다.

- 손쉬운 전력 증가를위한 모듈 식 개념으로서 병렬, 직렬, 매트릭스

또는 다중 부하 마스터-슬레이브 작동이 가능합니다.

- 혁신적인 IGBT 및 변압기 기술을 적용하여 저비용으로 높은

효율성을 제공합니다.

Product
catalog

User's
Manual

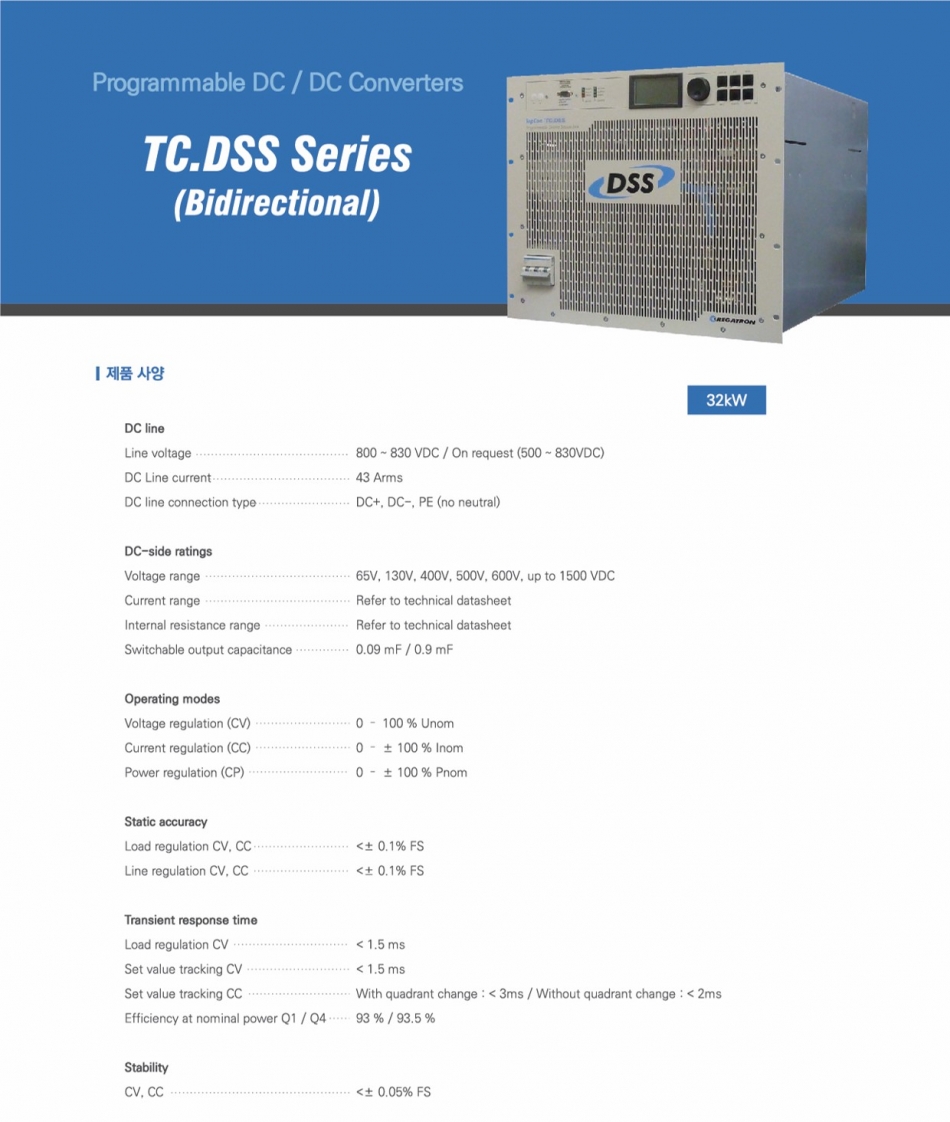

Specification

Order Code	Voltage Range DC Load Side VDC	Power Range DC Load Side kW	Current Range DC Load Side A	Line Voltage 3L VAC
TC.DSS.20.65.815.S	0 - 65 V	+/- 20 kW	+/- 385 A	800 - 830 V
TC.DSS.32.65.815.S	0 - 65 V	+/- 32 kW	+/- 600 A	800 - 830 V
TC.DSS.20.130.815.S	0 - 130 V	+/- 20 kW	+/- 192 A	800 - 830 V
TC.DSS.32.130.815.S	0 - 130 V	+/- 32 kW	+/- 308 A	800 - 830 V
TC.DSS.20.400.815.S	0 - 400 V	+/- 20 kW	+/- 63 A	800 - 830 V
TC.DSS.32.400.815.S	0 - 400 V	+/- 32 kW	+/- 100 A	800 - 830 V
TC.DSS.20.500.815.S	0 - 500 V	+/- 20 kW	+/- 50 A	800 - 830 V
TC.DSS.32.500.815.S	0 - 500 V	+/- 32 kW	+/- 80 A	800 - 830 V
TC.DSS.20.600.815.S	0 - 600 V	+/- 20 kW	+/- 40 A	800 - 830 V
TC.DSS.32.600.815.S	0 - 600 V	+/- 32 kW	+/- 66 A	800 - 830 V
